Produktübersicht Drehgeber (DE)

Produktübersicht Drehgeber (DE)
1 / 22 SeitenDen vollständigen Katalog anzeigen

Produktübersicht Drehgeber (DE)

Zusammenfassung des Produktkatalogs
Produktübersicht Drehgeber
Inkrementale Drehgeber: Diese Drehgeber bieten präzise Bewegungsrückmeldungen zur Überwachung von Drehzahl, Winkel und Weg. Sie sind in verschiedenen Baugrößen erhältlich, einschließlich Vollwellen- und Hohlwellenausführungen, und zeichnen sich durch eine Miniaturbauform, Synchroflansch und Schutzart IP65 aus. Einige Modelle sind in Edelstahlausführung verfügbar.
Absolute Drehgeber Single-Turn: Diese Drehgeber liefern exakte digitale Positionswerte für jede Wellenumdrehung ohne Referenzfahren. Sie verfügen über Schnittstellen wie Parallel, SSI und CANopen und bieten Schutzart IP65. Edelstahlausführungen sind für bestimmte Modelle erhältlich.
Absolute Drehgeber Multi-Turn: Diese Geräte bieten exaktes Positionsfeedback über mehrere Umdrehungen und behalten die Messung auch nach einem Stromausfall bei. Sie sind mit Schnittstellen wie SSI und CANopen ausgestattet und bieten Schutzart IP65.
Drehgeber mit Kommutierung: Diese inkrementalen Drehgeber sind für präzises Motor-Feedback und Motorkommutierung mit UVW-Spuren ausgelegt. Sie sind in verschiedenen Baugrößen erhältlich und bieten Schutzart IP65.
Sinus-Cosinus Drehgeber: Diese Drehgeber erzeugen analoge Signale zur präzisen Messung von Positionsänderungen und sind ideal für Servoantriebe. Sie bieten Schutzart IP65 und sind in Edelstahlausführung für SH120 verfügbar.
Redundante Drehgeber: Entwickelt für Anwendungen mit unterbrechungsfreier Rückmeldung, integrieren sie zwei unabhängige Erfassungssysteme und sind ideal für sicherheitsrelevante Systeme. Sie bieten eine flache Bauform und Schutzart IP65.
Drehgeber mit IO-Link: Diese inkrementalen Drehgeber bieten erweiterte Bewegungsregelung und präzise Positionsrückmeldung. Sie sind in Vollwellen- oder Hohlwellenausführungen erhältlich und haben Schutzart IP65.
Explosionsgeschützte Drehgeber: Geeignet für explosionsgefährdete Umgebungen, bieten sie zuverlässige Rückmeldung und sind gemäß internationalen Ex-Schutz-Normen geprüft.
Heavy-Duty Drehgeber: Diese Drehgeber sind für extreme Bedingungen ausgelegt und bieten zuverlässige Leistung bei Stößen und Vibrationen. Sie haben Schutzart IP66/67.
Seilzug Drehgeber: Diese kompakten und robusten Encoder wandeln die Bewegung eines einziehbaren Seils in präzise lineare Positionssignale um.
Sonder Drehgeber: Entwickelt für spezifische Kundenanforderungen, können sie kundenspezifische Ausführungen mit speziellen Mechanismen aufweisen.
Technische Datenblätter sind auf der Website globalencoder.com verfügbar. Alle Informationen sind ohne Gewähr und Änderungen vorbehalten.
Mehr anzeigen

Katalogauszüge

Produktübersicht Drehgeber (DE)-1

Produktübersicht Drehgeber

 Katalog auf Seite 1 öffnen
Produktübersicht Drehgeber (DE)-2

Tipp: Klicken Sie auf die Seitenzahl, um direkt zum gewünschten Produkt zu gelangen.

 Katalog auf Seite 2 öffnen
Produktübersicht Drehgeber (DE)-3

Entwickelt für präzise Bewegungsrückmeldung zur Überwachung von Drehzahl, Winkel und Weg - mit höchster Zuverlässigkeit. Erhältlich in Vollwellen- oder Hohlwellenausführungen für vielfältige Einbausituationen. • Miniatur Bauform Ausgang Versorgungs- Auflösung spannung Baureihe Baugröße Wellen- Anschluss- Arbeits- Signale durchmesser punkt temperatur Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 01/2026

 Katalog auf Seite 3 öffnen
Produktübersicht Drehgeber (DE)-4

• Kompakte und schlanke Bauform Baureihe Baugröße Wellen- Anschlussdurchmesser punkt Ausgang Versorgungs- Auflösung spannung Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 01/2026

 Katalog auf Seite 4 öffnen
Produktübersicht Drehgeber (DE)-5

• Kompakte und schlanke Bauform Signale Ausgang Versorgungs- Auflösung spannung Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001

 Katalog auf Seite 5 öffnen
Produktübersicht Drehgeber (DE)-6

Hauptmerkmale: • Kompakte und schlanke Bauform Baureihe Baugröße Wellen- Anschluss- Arbeitsdurchmesser punkt temperatur Signale Ausgang Versorgungs- Auflösung spannung 74 mm 6-18 mm Radial Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 01/2026

 Katalog auf Seite 6 öffnen
Produktübersicht Drehgeber (DE)-7

• Kompakte und robuste Bauform • Großer Hohlwellendurchmesser Ausgang Versorgungs- Auflösung spannung Baureihe Baugröße Wellen- Anschluss- Arbeits- Signale durchmesser punkt temperatur Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 01/2026

 Katalog auf Seite 7 öffnen
Produktübersicht Drehgeber (DE)-8

Bietet exakte digitale Positionswerte für jede Wellenumdrehung und liefert präzises Feedback sofort nach dem Einschalten - kein Referenzfahren erforderlich. Erhältlich in VollweNen- oder Hohlwellenausführungen für vielfältige Einbausituationen. • Schnittstelle: Parallel, SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, EtherCAT, BiSS-C, Analog Baureihe Baugröße Wellen- Anschluss- Arbeitsdurchmesser punkt temperatur Binär code Gray code Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com Alle Informationen ohne Gewähr, Irrtümer...

 Katalog auf Seite 8 öffnen
Produktübersicht Drehgeber (DE)-9

• Flache, kompakte und robuste Bauform • Schnittstelle: Parallel Baureihe Baugröße Wellen- Anschlussdurchmesser punkt Ausgang Versorgungs- Auflösung spannung Binär code Push-Pull (HTL) 5 VDC 1-13 Bit Binär code Push-Pull (HTL) 5 VDC 1-13 Bit Binär code Push-Pull (HTL) 5 VDC 1-13 Bit Binär code Push-Pull (HTL) 5 VDC 1-13 Bit Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. Stand 01/2026

 Katalog auf Seite 9 öffnen
Produktübersicht Drehgeber (DE)-10

Bietet exaktes Positionsfeedback über mehrere Wellenumdrehungen und behält die absolute Messung auch nach einem Stromausfall bei. Erhältlich in Vollwellen- oder Hohlwellenausführungen für vielfältige Einbausituationen. • Schnittstelle: SSI, CANopen, CAN SAE 31939, RS485, Profibus, Profinet, Ethercat, Biss-C Arbeits temperatur Signale Ausgang Versorgungs- Auflösung Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Die technischen...

 Katalog auf Seite 10 öffnen
Produktübersicht Drehgeber (DE)-11

• Miniatur Bauform • Sackloch Ausführung • Schnittstelle: SSI, CANopen, CAN SAE J1939, RS485, Profibus, Profinet, Ethercat, Biss-C Arbeits temperatur Signale Ausgang Versorgungs- Auflösung spannung Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Binär code Push-Pull (HTL) 5 VDC 1-16 Bit ST Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com Alle Informationen ohne Gewähr, Irrtümer und Änderungen Vorbehalten. / REV001. S

 Katalog auf Seite 11 öffnen
Produktübersicht Drehgeber (DE)-12

Inkrementale Drehgeber mit integrierten Kommutierungsspuren sind für präzises Motor-Feedback ausgelegt. Ideal für Elektromotoren übernehmen die UVW-Spuren die Motorkommutierung, während die ABZ-Signale die standardmäßige inkrementelle Messung unterstützen. Erhältlich in Vollwellen- oder Hohlwellenausführungen für vielfältige Einbausituationen. • Kompakte und robuste Bauform Baureihe Baugröße Wellen- Anschlussdurchmesser punktAusgang Versorgungs- Auflösung spannung 6-12 mm Axial -20°C...+70°C Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit: globalencoder.com...

 Katalog auf Seite 12 öffnen
Produktübersicht Drehgeber (DE)-13

Inkrementale Drehgeber, die analoge Sinus- und Kosinussignale erzeugen, werden zur präzisen Messung von Positionsänderungen, Weg, Winkel und Drehrichtung eingesetzt und eignen sich ideal als Feedbacksysteme in Servoantrieben, der Robotik und der Automatisierung. Erhältlich in Vollwellen- oder Hohlwellenausführungen für vielfältige Einbausituationen. • Kompakte und robuste Bauform Ausgang Versorgungs- Auflösung spannung Baureihe Baugröße Wellen- Anschluss- Arbeits- Signale durchmesser punkt temperatur Die technischen Datenblätter dieser Produkte stehen auf unserer Website zum Download bereit:...

 Katalog auf Seite 13 öffnen

Alle Kataloge und technischen Broschüren von W+S Meßsysteme GmbH

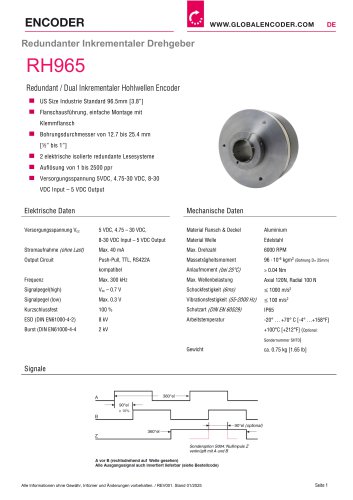

  1. Datenblatt RH965 (DE)
    Datenblatt RH965 (DE)

    3  Seiten

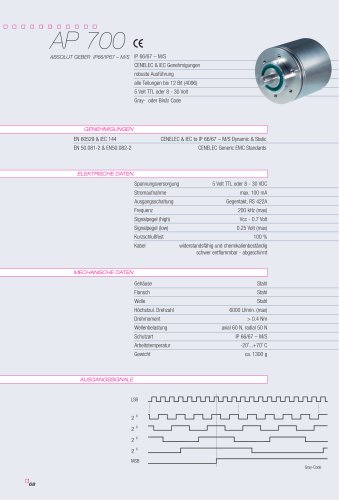

  2. Datenblatt AP700 (DE)
    Datenblatt AP700 (DE)

    2  Seiten

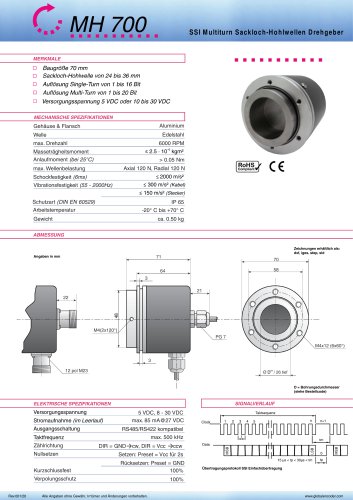

  3. Datenblatt MH700 (DE)
    Datenblatt MH700 (DE)

    2  Seiten

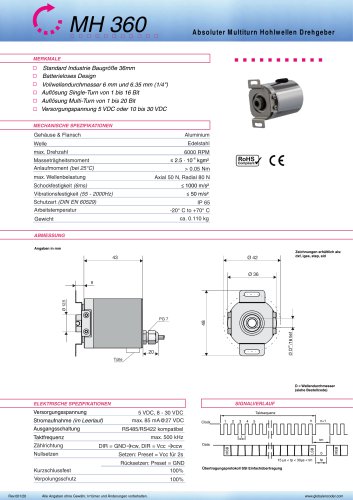

  4. Datenblatt MH360 (DE)
    Datenblatt MH360 (DE)

    2  Seiten

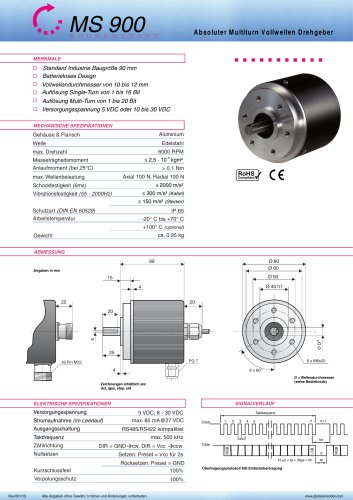

  5. Datenblatt MS900 (DE)
    Datenblatt MS900 (DE)

    2  Seiten

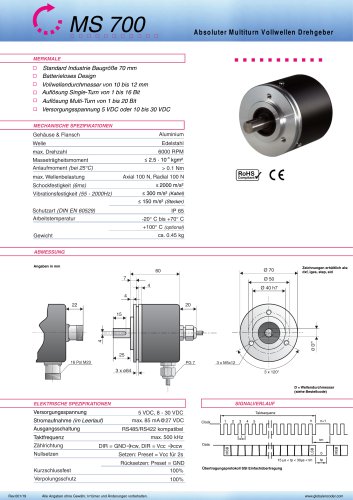

  6. Datenblatt MS700 (DE)
    Datenblatt MS700 (DE)

    2  Seiten

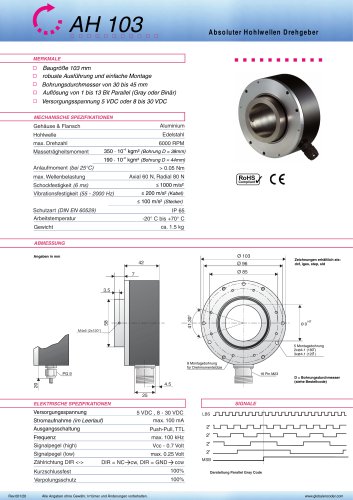

  7. Datenblatt AH103 (DE)
    Datenblatt AH103 (DE)

    2  Seiten

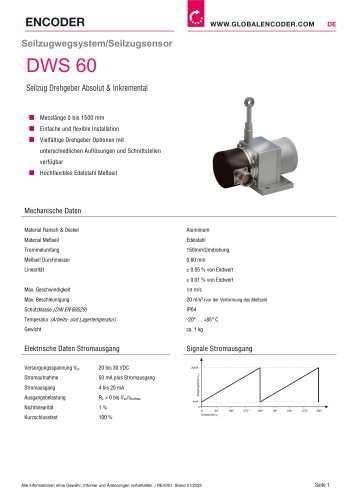

  8. Datenblatt DWS60
    Datenblatt DWS60

    6  Seiten

  9. Datenblatt CS581 (DE)
    Datenblatt CS581 (DE)

    2  Seiten

  10. Datenblatt DWS50 (DE)
    Datenblatt DWS50 (DE)

    5  Seiten

  11. Datenblatt SS581 (DE)
    Datenblatt SS581 (DE)

    4  Seiten

  12. Datenblatt SS580 (DE)
    Datenblatt SS580 (DE)

    4  Seiten

  13. Datenblatt SH950 (DE)
    Datenblatt SH950 (DE)

    4  Seiten

  14. Datenblatt IH103 (DE)
    Datenblatt IH103 (DE)

    2  Seiten

  15. Datenblatt AH950 (DE)
    Datenblatt AH950 (DE)

    2  Seiten

  16. Datenblatt AS700 (DE)
    Datenblatt AS700 (DE)

    2  Seiten

  17. Datenblatt AS581 (DE)
    Datenblatt AS581 (DE)

    3  Seiten

  18. Datenblatt AS580 (DE)
    Datenblatt AS580 (DE)

    3  Seiten

  19. Datenblatt AS360 (DE)
    Datenblatt AS360 (DE)

    2  Seiten

  20. Datenblatt IH200 (DE)
    Datenblatt IH200 (DE)

    2  Seiten

  21. Datenblatt IH150 (DE)
    Datenblatt IH150 (DE)

    2  Seiten

  22. Datenblatt IH103 (DE)
    Datenblatt IH103 (DE)

    2  Seiten

  23. Datenblatt IH951 (DE)
    Datenblatt IH951 (DE)

    2  Seiten

  24. Datenblatt IH950 (DE)
    Datenblatt IH950 (DE)

    2  Seiten

  25. Datenblatt IH760 (DE)
    Datenblatt IH760 (DE)

    2  Seiten

  26. Datenblatt IH740 (DE)
    Datenblatt IH740 (DE)

    2  Seiten

  27. Datenblatt IH580 (DE)
    Datenblatt IH580 (DE)

    2  Seiten

  28. Datenblatt IH510 (DE)
    Datenblatt IH510 (DE)

    3  Seiten

  29. Datenblatt IS900 (DE)
    Datenblatt IS900 (DE)

    2  Seiten

  30. Datenblatt IS700 (DE)
    Datenblatt IS700 (DE)

    2  Seiten

  31. Datenblatt SH150 (DE)
    Datenblatt SH150 (DE)

    4  Seiten

  32. Datenblatt SH120 (DE)
    Datenblatt SH120 (DE)

    4  Seiten

  33. Datenblatt SH103 (DE)
    Datenblatt SH103 (DE)

    4  Seiten

  34. Datenblatt IH103IOL (DE)
    Datenblatt IH103IOL (DE)

    3  Seiten

  35. Datenblatt IH965IOL (DE)
    Datenblatt IH965IOL (DE)

    3  Seiten

  36. Datenblatt IH950IOL (DE)
    Datenblatt IH950IOL (DE)

    3  Seiten

  37. Datenblatt IS900IOL (DE)
    Datenblatt IS900IOL (DE)

    3  Seiten

  38. Datenblatt IH810 (DE)
    Datenblatt IH810 (DE)

    4  Seiten

  39. Datenblatt IH520 (DE)
    Datenblatt IH520 (DE)

    3  Seiten

  40. Datenblatt IH360 (DE)
    Datenblatt IH360 (DE)

    3  Seiten

  41. Datenblatt IS240 (DE)
    Datenblatt IS240 (DE)

    3  Seiten

  42. Datenblatt IX700 (DE)
    Datenblatt IX700 (DE)

    2  Seiten

  43. Datenblatt CH580 (DE)
    Datenblatt CH580 (DE)

    2  Seiten

  44. Datenblatt AH740 (DE)
    Datenblatt AH740 (DE)

    2  Seiten

  45. Datenblatt AH580 (DE)
    Datenblatt AH580 (DE)

    2  Seiten

  46. Datenblatt AS900 (DE)
    Datenblatt AS900 (DE)

    2  Seiten

  47. Datenblatt IH581 (DE)
    Datenblatt IH581 (DE)

    2  Seiten

  48. Datenblatt IH490 (DE)
    Datenblatt IH490 (DE)

    3  Seiten

  49. Datenblatt IS581 (DE)
    Datenblatt IS581 (DE)

    2  Seiten

  50. Datenblatt IS580 (DE)
    Datenblatt IS580 (DE)

    2  Seiten

  51. Datenblatt IH120 (DE)
    Datenblatt IH120 (DE)

    2  Seiten

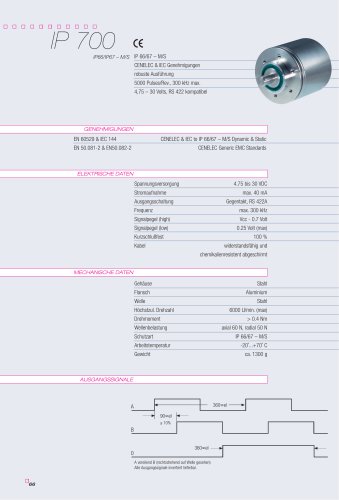

  52. Datenblatt IP700 (DE)
    Datenblatt IP700 (DE)

    2  Seiten

  53. IS 280
    IS 280

    2  Seiten

  54. IS 240
    IS 240

    2  Seiten

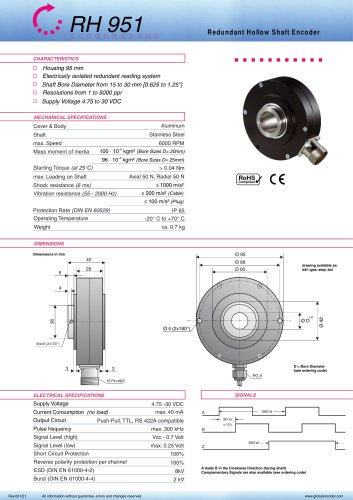

  55. Datasheet RH951 (EN)
    Datasheet RH951 (EN)

    2  Seiten

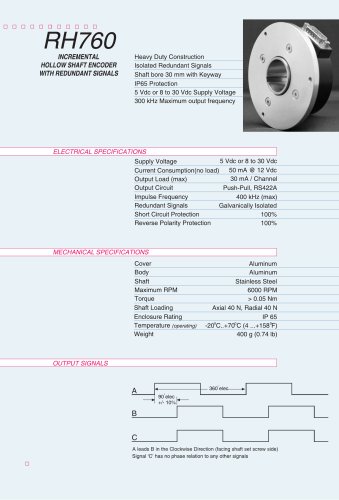

  56. Datasheet RH760 (EN)
    Datasheet RH760 (EN)

    2  Seiten

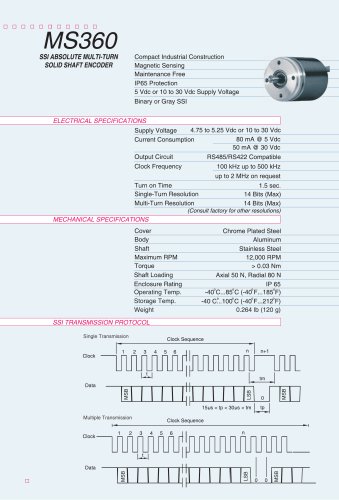

  57. Datasheet MS360 (EN)
