Arbeitsbereich Spitzenweite mm 650 Spitzenhöhe mm 160 Umlaufdurchmesser über Bett mm 320 Umlaufdurchmesser über Planschieber mm 190 Drehspindel Spindelkopf nach DIN 55027 (DIN ISO 702-3) Gr. 5 Spindeldurchmesser im vorderen Lager mm 70 Spindelbohrung mm 43 Innenkegel ähnlich DIN 228 metr. 50 Hauptantrieb Antriebsleistung 100 % ED kW Drehzahlbereich min-1 8 25-5.000 Anzahl der Getriebestufen 1 Anzahl der Drehzahlen stufenlos Service Radialbohrmaschinen Praktikant VCplus Vorschubbereich Anzahl der Vorschübe stufenlos mm/U 0,01-6 plan mm/U 0,003-2 Gewindeschneidbereich metrische Gewinde mm Zoll-Gewinde G/Zoll 0,1-20 80-2 Reitstock Pinolenhub mm 85 Pinolendurchmesser mm 40 Innenkegel DIN 228 Gewicht MK kg 3 1.100 Elektrische Ausrüstung • Betriebsspannung 3 x AC 400 Volt / 50 Hz N/PE (Sonderspannungen über Vorschalttrafo) • Steuerspannung 24 Volt DC • Schützsteuerung und Antriebssteuerung im verschließbaren Schaltschrank im Unterbau • Alle sicherheitsrelevanten Bauteile sind elektrisch verriegelt • Wiederanlaufschutz bei Spannungsausfall oder NOT-AUS • NOT-AUS im Unterbau und Spindelkastenverkleidung integriert • Sicherheitsschaltung für Hauptspindel Links- und Rechtslauf • Bedienelemente zentral in der Spindelkastenverkleidung integriert • e-TIM bestehend aus: Timergeführter Standby-Betrieb: Automatisches Abschalten der Maschine nach einer vorgegebenen Zeit Intelligentes Antriebsmanagement: Rückspeisung der Bremsenergie in das Stromnetz Maschinenzustands-Energiemanagement: Automatisches Abschalten aller nicht benötigten Nebenaggregate Modell Praktikant VCplus Konventionelle Präzisions-Drehmaschine Praktikant VC plus www.weiler.de WEILER Werkzeugmaschinen GmbH Mausdorf 46 • D-91448 Emskirchen Telefon +49 (0)9101-705-0 Fax +49 (0)9101-705-122 [email protected] • [email protected] www.weiler.de CNC-Drehmaschinen längs Zyklengesteuerte Drehmaschinen Sonderzubehör • Drei- und Vierbackenfutter • Planscheiben • Spanneinrichtungen für Zug- und Druckspannzangen • Hohlspindelanschläge • Mitlaufende Lünette mit Gleitbacken • Feststehende Lünetten mit Rollen- oder Gleitbacken • Mitlaufende Körnerspitzen • Hebel-Bohreinrichtung für Reitstock • Reitstock-Schrägrevolverkopf • Kühlmitteleinrichtung • Zusätzliche Maschinenleuchten • e-LISSY • Elektronischer Mehrfach-Anschlag (8-fach) • Grafische Kegeldrehunterstützung • Sonderspannungen über Vorschalttrafo • Steckdose 230 V • Weiteres Zubehör auf Anfrage Technische Daten Konventionelle/Servokonv. Drehmaschinen Normalzubehör • Bildschirmanzeige WEILER VCplus • Bremseinrichtung für Hauptantrieb • Röhrenlampe • Kegelhülse ME50 / MK3 • Zentrierspitze MK3 • Schnellwechsel-Stahlhalter Multi Suisse Größe A inkl. 1 Stück Wechselhalter AD 2090 • Futterschutzhaube verschiebbar mit Endschalterüberwachung • Späneschutz-Rückwand • Spritzschutzhaube verfahrbar • Spänewanne herausziehbar • Festanschlag längs • Zentralschmierung • Satz Bedienschlüssel inkl. 5 Reserve-Abscherstifte • Betriebshandbuch mit Ersatzteilkatalog in Papier und auf Datenträger • Maschinenkarte • Leitspindelabschaltung • Potenziometer für Drehzahl und Vorschub Die neue Dimension im konventionellen Drehen Technische Änderungen vorbehalten · 08/11 · 5.0915.01.05.04.01 Service Radialbohrmaschinen CNC-Drehmaschinen Zyklengesteuerte Drehmaschinen Konventionelle/Servokonv. Drehmaschinen Technische Daten

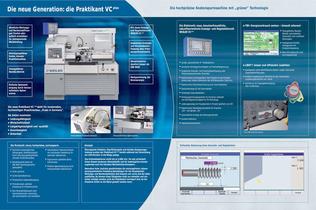

Die hochpräzise Kostensparmaschine mit „grüner” Technologie Die neue Generation: die Praktikant VC plus Sämtliche Wartungsund Revisionsöffnungen frontal oder seitlich erreichbar: für platzsparende Wandstellung Mit neuer Anzeigeund Regelelektronik WEILER VC plus Die Elektronik: neue, benutzerfreundliche, zukunftsorientierte Anzeige- und Regelelektronik WEILER VC plus e-TIM: Energieverbrauch senken – Umwelt schonen! Timergeführter StandbyBetrieb: automatisches Abschalten nach wählbarer Zeitvorgabe Intelligentes Antriebsmanagement mit Energierückspeisung Zusätzliche Drehzahlund Vorschubbeeinflussung...
