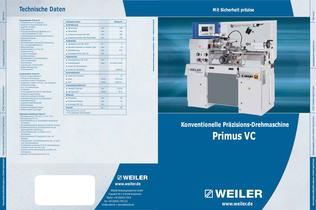

Primus VC Arbeitsbereich Spitzenweite mm 500 Spitzenhöhe mm 140 Umlaufdurchmesser über Bett mm 280 Umlaufdurchmesser über Planschieber mm 158 Drehspindel Spindelkopf nach DIN 55027 Gr. 5 Spindeldurchmesser im vorderen Lager mm 70 Spindelbohrung mm 40,5 Innenkegel ähnlich DIN 228 MK 5 Hauptantrieb Antriebsleistung 100 % ED kW Drehzahlbereich min-1 Anzahl der Getriebestufen 5 30-4.000 (5.000) 1 Anzahl der Drehzahlen stufenlos Service Radialbohrmaschinen Technische Daten Vorschubbereich Anzahl der Vorschübe 24 mm/U 0,02-0,63 plan mm/U 0,006-0,2 metrische Gewinde* mm Zoll-Gewinde** G/Zoll CNC-Drehmaschinen Gewindeschneidbereich 0,25-8 80-2 Reitstock Pinolenhub mm 85 Pinolendurchmesser mm 40 Innenkegel DIN 228 Gewicht MK kg 3 780 *ohne 0,45; 0,75; 4,5; 5,5 **mit zusätzlichen Wechselrädern Konventionelle Präzisions-Drehmaschine Primus VC www.weiler.de WEILER Werkzeugmaschinen GmbH Mausdorf 46 • D-91448 Emskirchen Telefon +49 (0)9101-705-0 Fax +49 (0)9101-705-122 [email protected] • [email protected] www.weiler.de Zyklengesteuerte Drehmaschinen längs Konventionelle/Servokonv. Drehmaschinen Elektrische Ausrüstung Primus VC • Betriebsspannung 3 x AC 400 V N / PE / 50 Hz • Steuerspannung 24 V DC • Maschinensteuerung im verschließbaren Schaltschrank im Unterbau • Alle sicherheitsrelevanten Bauteile sind elektrisch verriegelt • Mechanische Bremsung und Wiederanlaufschutz bei Spannungsausfall oder NOT-Aus • NOT-Aus-Hauptschalter im Unterbau und im Spindelkasten • Sicherheitsschaltung für Hauptspindel Links- und Rechtslauf • Drehzahlanzeige und Sicherheitspotentiometer zur stufenlosen Drehzahlverstellung • Fremdbelüfteter Hauptmotor IP 54 mit Sicherheitsbremse, Temperaturwächter und ROD-Geber • Frequenzumrichter, Bremswiderstand, Drehzahl- und Stromregelung • Steckdose für Maschinenleuchte 230 V AC Mit Sicherheit präzise Technische Änderungen vorbehalten · 08/11 · 5.0915.01.04.03.01 Service Sonderzubehör Primus VC • Erhöhte Hauptspindeldrehzahl • Mitlaufende Zentrierspitzen • Mitlaufende Lünette mit Gleitbacken • Feststehende Lünetten mit Rollen- oder Gleitbacken • Hohlspindelanschläge • Drei- und Vierbackenfutter • Planscheiben • Diverse Spanneinrichtungen für Spannzangen • Reitstock-Schrägrevolverkopf • Hebel-Bohreinrichtung für Reitstock • Endschalteinrichtung zum Gewindeschneiden • Kühlmitteleinrichtung • zusätzliche Maschinenleuchten • Bildschirmanzeige • Konstante Schnittgeschwindigkeit • Weiteres Zubehör auf Anfrage Konventionelle/Servokonv. Drehmaschinen CNC-Drehmaschinen Normalzubehör Primus VC • Festhaltebremse für Hauptspindel • Steckdose für Maschinenleuchte 230 V • Kegelhülse MK5/MK3 • Zentrierspitze MK3 • Multisuisse Schnellwechsel-Stahlhalter Gr. A • 1 Stück Wechselhalter AD 2090 • Futterschutzhaube mit Endschalterüberwachung • Späneschutzrückwand • Späneabweiser • Wechselradverdeck mit Endschalterüberwachung • Leit- und Zugspindelabdeckung • Festanschlag längs • Satz Wechselräder 21-33-63-120 • Zentralschmierung • 5 Reserve-Abscherstifte • Satz Bedienschlüssel • Betriebshandbuch mit Ersatzteilkatalog (auch auf Datenträger) • Maschinenkarte • Lackierung RAL 7035/7012/NCS • digitale Drehzahlanzeige • Maschinenleuchte Zyklengesteuerte Drehmaschinen Radialbohrmaschinen Technische Daten

Höchste Präzision und handliche Bedienbarkeit sowie ausgefeilte Technik sind Vorteile der konventionellen Baureihe Primus VC 4/4 Standardaufbau Hauptspindel Die Hauptspindel ist vorne mit zwei Schrägkugellagern in O-Anordnung und hinten mit einem einreihigen Zylinderrollenlager gelagert. • Eignung für hohe Drehzahlen • Reibungsarme Lagerung für hohen Wirkungsgrad und geringen Wärmegang • Mehr Leistung und Drehmoment an der Hauptspindel • Höhere Maßgenauigkeit Schlosskasten Der Schlosskasten ist vollkommen geschlossen und dient gleichzeitig als Vorratsbehälter der Zentralschmierung für Werkzeugschlitten...
